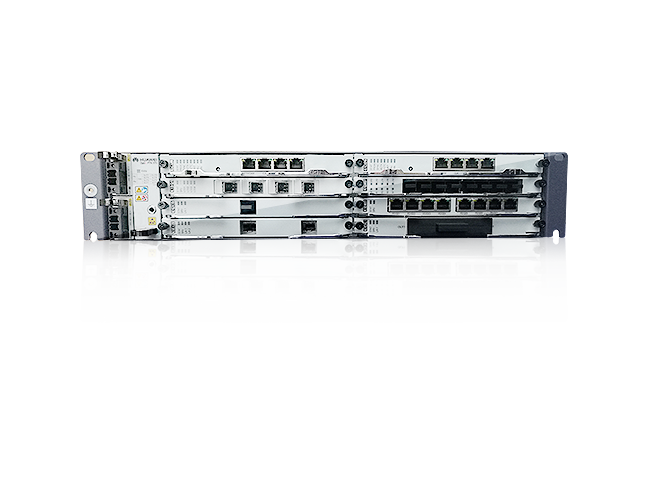

PTN 900系列

华为在业界率先发布SPTN解决方案，推出支持多业务融合承载、高带宽、差异化质量保障、面向未来的分组传送网络。

PTN 900系列 联系我们
PTN 900系列




统一承载，支持任意业务接入

支持E1、STM-1、xDSL、FE、GE等业务接口，可接入TDM、ETH、IP等业务





分组内核，硬件调度，低时延，高可靠

支持GE/10GE/40GE/100GE接口，满足大颗粒转发需求




049-intelligent-traffic-scheduling (1).png

智能运维，智能检测，智能排障

即插即用，免仪表开局;硬件OAM，业务级SLA可视;集成专家经验库，自动分析故障;基于SDN架构，平滑演逊




技术规格

PTN 91X

参数PTN 916-FPTN 91A-FPTN 917-F
交换容量60 Gbps41 Gbps 30 Gbps
槽位固定式，无插卡槽位（支持AC和DC两种配置）固定式，无插卡槽位固定式，无插卡槽位
整机接入能力4*10GE+16*GE/FE(光)+4*GE/FE(电)3*10G/GE/FE(光)+7*GE/FE(光)+4*GE/FE(电)2*10GE小颗粒+6*GE/FE(光)+4*GE/FE(电)
子架尺寸
（W x D x H）		442 mm x 220 mm x 44.5 mm (1U)320 mm x 220 mm x 43.6 mm(1U)320 mm x 210 mm x 43.6 mm(1U)
重量（空配）4.2kg3.24kg2.7kg
工作电压（V）电压范围： -40V～-72V
额定电压：-48V/-60V		电压范围：10.8V～13.2V
额定电压：12V		电压范围：100 V ～ 240 V
额定电压：110 V/220 V
典型功耗75W30.8W70W
环境要求长期工作温度：-40ºC to 65ºC
储存温度：–40ºC to +70ºC
长期工作相对湿度: 10% RH to 90% RH
储存相对湿度：10% RH to 100% RH
长期工作海拔高度: ≤ 4000 m
储存海拔高度：< 5000m		长期工作温度：-40ºC to 65ºC
储存温度：–40ºC to 70ºC
长期工作相对湿度: 5% RH to 95% RH
储存相对湿度：5% RH to 100% RH
长期工作海拔高度: ≤ 4000 m
储存海拔高度：< 5000m		长期工作温度：-20ºC to 60ºC
储存温度：–20ºC to 60ºC
长期工作相对湿度: 5% RH to 95% RH
储存相对湿度：5% RH to 100% RH
长期工作海拔高度: ≤ 4000 m
储存海拔高度：< 5000m
业务类型E-Line, E-LAN, L3VPN, CES, ATM, and IP over PWE-Line,  L3VPNE-Line, L3VPN
业务保护IMA, ML-PPP, LMSP, LAG, MPLS Tunnel APS, PW APS, dual-homing protection and ring network protectionMPLS Tunnel APS, PW APS, PW FPS, SR-TP APS IP FRP, VPN FRR, 混合 FRRMPLS Tunnel APS, PW APS, SR-TP APS, 小颗粒通道APS, IP FRP, VPN FRR, 混合 FRR, dual-homing protection



PTN 9X0

参数PTN 970PTN 970CPTN 980PTN 990E
交换容量190 Gbps190 Gbps800 Gbps1T
槽位8个槽位: 2 个主控板，6个业务子卡8个槽位: 2 个主控板，6个业务子卡10个槽位: 2 个主控板，8个业务子卡16个槽位: 2 个主控板，14个业务子卡
整机接入能力50GE optical: 2
25GE optical: 6
10GE optical: 18
GE optical: 60
GE electrical: 48
FE optical: 60
FE electrical: 48
10M electrical: 48
STM-1(VC4/VC12) optical: 24
E1: 192		50GE optical: 2
25GE optical: 6
10GE optical: 18
GE optical: 60
GE electrical: 48
FE optical: 60
FE electrical: 48
10M electrical: 48
STM-1(VC4/VC12) optical: 24
E1: 192		100GE optical: 8
50GE optical: 16
25GE optical: 32
10GE optical: 80
GE optical: 80
GE electrical: 32
FE optical: 80
FE electrical: 32
10M electrical: 32
STM-1(VC4/VC12)  optical: 16
E1: 128		100GE optical: 10
50GE optical: 20
25GE optical: 40
10GE optical: 100
GE optical: 140
GE electrical: 32
FE optical: 140
FE electrical: 32
STM-1(VC4/VC12)  optical: 16
E1: 128
子架尺寸
（W x D x H）		442 mm x 220 mm x
88.9 mm (2U)		442 mm x 220 mm x
88.9 mm (2U)		442 mm x 220 mm x
133.35 mm(3U)		442 mm x 220 mm x 222.25 mm (5U)
重量（空配）4.2 kg4.2 kg5.7 kg26.1kg
工作电压（V）电压范围： -40V～-72V
额定电压：-48V/-60V		电压范围： -40V～-72V
额定电压：-48V/-60V		电压范围： -40V～-72V
额定电压：-48V/-60V		电压范围： -40V～-72V
额定电压：-48V/-60V
典型功耗247.56 W247.56 W432.5W480.24W
环境要求长期工作温度: –20ºC to +60ºC
储存温度: –40ºC to +70ºC
长期工作相对湿度: 10% RH to 90% RH
长期工作海拔高度: ≤ 4000 m
储存海拔高度：< 5000m		长期工作温度: –20ºC to +60ºC
储存温度: –40ºC to +70ºC
长期工作相对湿度: 10% RH to 90% RH
长期工作海拔高度: ≤ 4000 m
储存海拔高度：< 5000m		长期工作温度:-20ºC to 60ºC
储存温度: –40ºC to +70ºC
长期工作相对湿度: 10% RH to 90% RH
储存相对湿度：10% RH to 100% RH
长期工作海拔高度: ≤ 4000 m
储存海拔高度：< 5000m		长期工作温度：-5ºC to 55ºC
储存温度：–40ºC to +70ºC
长期工作相对湿度: 10% RH to 90% RH
储存相对湿度：10% RH to 100% RH
长期工作海拔高度: ≤ 4000 m
储存海拔高度：< 5000m
业务类型E-Line, E-LAN, CESE-Line, E-LAN, CESE-Line, E-LAN, CESE-Line, E-LAN, CES
业务保护LMSP, LAG, MPLS Tunnel APS, PW APS, dual-homing protection and ring network protectionLMSP, LAG, MPLS Tunnel APS, PW APS, dual-homing protection and ring network protectionLMSP, LAG, MPLS Tunnel APS, PW APS, dual-homing protection and ring network protectionLMSP, LAG, MPLS Tunnel APS, PW APS, dual-homing protection and ring network protection
